圓柱型LXQⅢ型




(產品可以以舊換新)


一、用途
??LXQ II型、LXQ(D)II型消諧電阻器(簡稱L II型電阻器),是安裝在6~35kV電磁式電壓互感器(簡稱壓變)一次繞YO接線中性點與地之間的非線性電阻器,起阻尼與限流的作用。

??如果6~35kV發、變電站所在電網中性點不接地,其母線上的YO接線的電磁式壓變一次繞組,成為中性點不接地電網對地的^金屬通道,因此電網相對地電容的充、放電途徑,必然通過壓變一次繞組,這種慢變過程使壓變鐵芯深度飽和,因此在電網接地消失時,會有壓變一次繞組中出現數安培幅值的涌流,將壓變0.5A高壓熔絲熔斷,您選用L II型電阻器,這種現象將不再發生。
??
??如果中性點不接地的6~35kV發、變電站,在母線空載或出線較少時,發生相對地電壓不穩定,您選用L II型電阻器,這種現象將大為減少。L II型電阻器的電阻值能有效抑制壓變鐵芯飽和所引起的鐵磁諧振。
??
??由于電阻器是安裝在壓變中性點與地之間,即壓變的零序回路中,不影響接在壓變二次相間的線電壓測量和電能計量,只對接在壓變零序回路中相對地電壓的測量有少許影響,而相電壓是作為相對地絕緣的觀察,這種少許影響一般也是能夠接受的。
??
??L II型電阻器沒有瓷套,非線性電阻體是以SIC為主要原料經高溫氫氣爐燒成,電阻體之間用銅材或壓鑄鋁連接,體積小,容量大,機械強度高。
??
??L II型適當增大了35kV電網用電阻器的阻值,使之與6~10kV電網用電阻器有相同的限流與阻尼效果。并改用交流參數表征電阻器的電氣參數。工頻0.3mA(峰值)下的參數反映電網正常運行情況下電阻器上的電壓及阻值,工頻3mA(峰值)下的參數反映電網單向接地情況下電阻器上的電壓及阻值,交流電流容易獲得,方便用戶復測。

二、主要電氣參數
表1 電阻器本體交流電氣參數表

項目
技術指標
LXQ II
-10(6)型
LXQ(D)II
-10(6)型
LXQ II
-35型
LXQ(D)II
-35型
電阻器通過AC0.3mA(峰值)電流時的電壓及阻值
U 0.3mAp (V,峰值)
130±30
130±30
450±50
450±50
R 0.3mAp (kΩ)
>450
>450
>1800
>1800
電阻器通過AC3mA(峰值)電流時的電壓及阻值
U 3mAp (V,峰值)
500±100
500±100
1400±150
1400±150
R 3mAp (kΩ)
>180
>180
>550
>550
是否限制電阻器兩端工頻電壓
不限制
限制3kV(峰值)以下
不限制
限制5kV(峰值)以下
2小時通過100mA [注] 電流的熱容量
①無任何明顯損壞;
②熱容量試驗前后,U 0.3mAp 及U 3mAp 的變化≤±5%
10min通過500mA電流的熱容量
①無任何明顯損壞;
②熱容量試驗前后,U 0.3mAp 及U 3mAp 的變化≤±10%


[注]熱容量試驗的電流值為有效值


三、選用原則
??
??選用L II電阻器的型號除了與壓變所在電網額定電壓有關外,還與壓變高壓繞組X端(接地端)的絕緣等級有關。本公司根據多年的經驗,同一個電壓等級電網運行的電阻器,因X端絕緣等級不同而分為LXQ II型和LXQ(D)II型。凡是X端為全絕緣(與首端相同絕緣)的壓變,如JSJW-6、10型,JDZJ-6、10型,或X端套管運行電壓≥10kV的壓變,如JDJJ-35型,請選用LXQ II型電阻器。凡事X端絕緣工頻耐受電壓較低,35kV壓變X端工頻耐受電壓為5kV,6-10kV壓變X端工頻耐受電壓為3kV(GB 1207-1997“電壓互感器”4.6.2.2接地端子的工頻耐受電壓),請選用LXQ(D)II型電阻器。LXQ(D)II型電阻器采用了分段變參數措施,使電阻器在正常工作電流段,仍保持原有的伏安特性,有效地限制涌流和阻尼壓變諧振。當電網發生異常的大電流(如雷擊、電網斷線諧振)時,并聯在部分電阻旁的放電間隙,使電阻器電阻變小,電壓不再上升,以避免異常大電流時損壞壓變X端絕緣。

四、外形尺寸
??

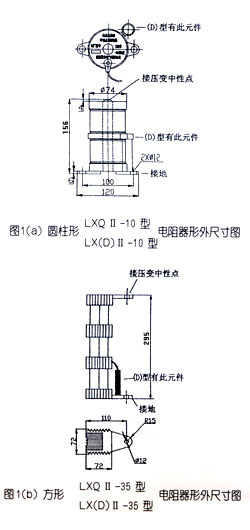

??L II型電阻器本體為圓柱形結構。外形尺寸見圖1。

五、安裝方法
??

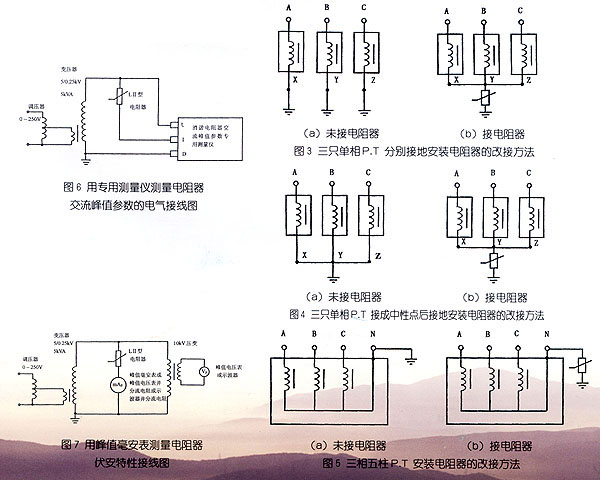

??L II型電阻器的本體必須安裝在壓變中性點與地之間。如圖3、圖4、圖5所示。
若安裝在壓變柜內,電阻器本體與周圍接地體的距離建議≥2cm。電阻器上端與壓變中性點采用絕緣導線連接,導線要有一定的機械強度,建議導線截面不小于5mm 2 。一般垂直安裝,也可以水平安裝。

六、消諧器參數測量圖6、圖7
