（產品可以以舊換新）

一、概述??
??放電計數器是串聯工作在避雷器下面用來記錄避雷器動作次數的一種裝置。我公司生產的放電計數器適用于330KV及以下電壓等級的各型碳化硅和氧化鋅避雷器配套使用，使用的環境條件與相連接的避雷器相同。

二、使用環境
1、適用于戶內或戶外；
2、環境溫度-40℃～+40℃；
3、電網額定頻率50HZ或60HZ；
4、安裝處沒有強烈振動。

三、電路原理圖

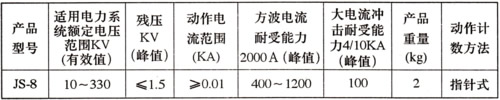

四、主要電氣參數

五、檢驗方法
??用110～250V交流電，將放電計數器放在絕緣物上，用交流電一端碰在外殼上，另一端短時碰一下瓷套上的接線端。此時計數器指針會動一下，碰一下動一下。若外殼已接地，則需分清交流電的火、地線，將地線接外殼，火線碰接線端。另一種方法是用1000伏及以上絕緣搖表向微法級電容器充電，然后將電容器向計數放電。每放一次電，計數器中的計數指針應跳動一次，毫安表指針大幅度擺動一下后，恢復到原先位置。

六、維護及運行
1、放電計數器觀察孔上的玻璃有灰塵影響觀察時，可用布或紙擦去灰塵。玻璃內不能有小水珠，若發現有大量水珠，說明此放電計數器密封性已遭破壞，應送廠家更換或修理，請不要自行修理。

2、放電計數器投入運行前和運行1-2年后應現場進行一次簡易測試，以檢查放電計數器是否能正常工作，其具體方法如五所述。

七、外形及安裝說明
產品尺寸：中 125mm；高 95mm

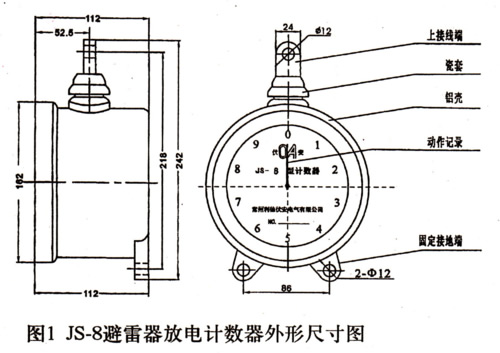

JS-8放電計數器外形如圖1所示：

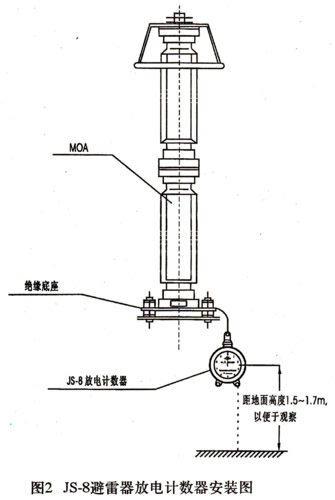

放電計數器上端接線端接避雷器絕緣底部，外殼的固定孔接地線。安裝圖如圖2所示：
