JSH-5B型避雷器在線監測器





安裝使用說明(本廠產品通過IS09001—2000國際體系質量認證,產品可以以舊換新)


一、適用范圍
??JSH型和JCQ型避雷器在線監測器是交流高壓電力系統中避雷器的在線監測儀器,該儀器集毫安表與計數器為一體,串聯在避雷器接地回路中。監測器中的毫安表用于監測運行電壓卜越過避雷器的泄漏電流蜂值,可以有效地檢測出避雷器內部是否受潮或內部元件是否異常等情況;計數器則記錄避雷器在過電壓下的動作次數。

??JSH-3型和JCQ-3型監測器設計了指針式動作計數器和數字式動作計數器,計數器面板大,便于遠處觀察;增加了由發光管組成的漏電流警示裝置,更明顯地提示巡視人員的注意及夜間觀察。外形尺寸小,外觀美觀,安裝方便;JCQ-3型外接測量插空使處接測量儀方便地串聯于泄漏電流回路,例如通過電纜引人中心控制室,便于集中監視,或接入阻性電流測量儀,在不停電的情況下,對避雷器實施在線監測。

??JSH-4型監測器又在JSH-3型和JCQ-3型監測器的基礎上再次作了重大改進,JSH-3型和JCQ-3型不足之處在于:在潮濕天氣里,瓷套外表的漏電流一并進入監測器的毫安表內,使得監測器毫安表在瓷套外表漏電流大的情況下,無法真實反映避雷器瓷套內部問題,因此一些用戶自行采用在瓷套底座附近增加一金屬屏蔽環,將瓷套外表漏電流引入地中的辦法,解決上述產品的不足,LSH-4型監測器則變廢為寶,在監測器內增加了一塊毫安表,將屏蔽環收集的瓷套外表漏電流一表征變電所外絕緣污穢程度的量反映出來,使JSH-4型監測器更具特色。

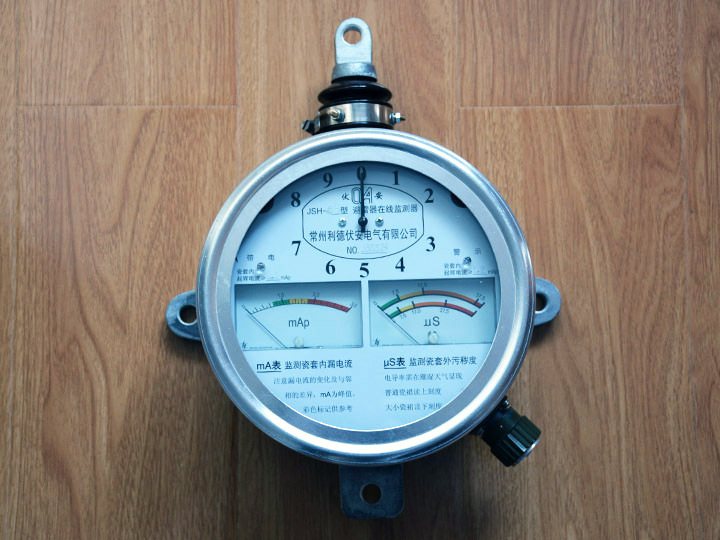

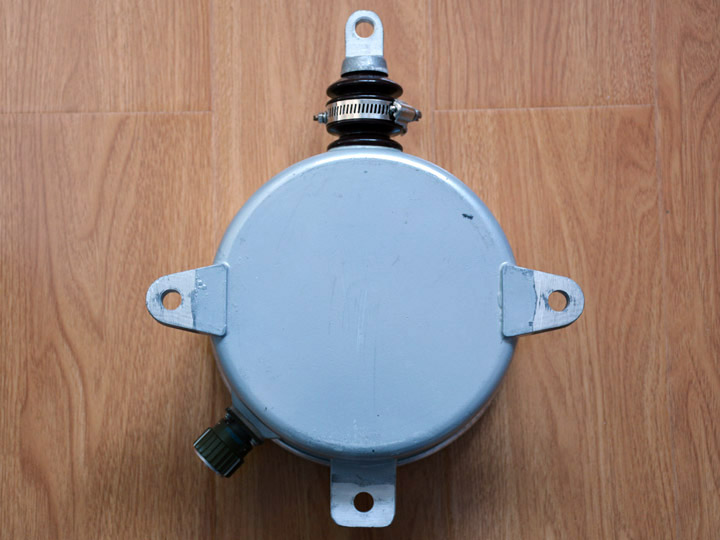

??JSH-4型監測器配有不銹鋼制作的屏蔽環及熱縮絕緣的引下線,瓷套外的漏電流通過監測器瓷套的裙間金屬環,導入內中右側毫安表,毫安表中刻度是用反映污層電導率uS來表示的,它考慮了我國主要避雷器生產廠所用瓷套的爬電距離及絕緣子形狀因素。表的上層刻度適用普通瓷裙,下層刻度適用大小防污瓷裙。

二、使用環境
1.適用于戶內或戶外;
2.環境溫度一40℃-+40℃;
3.電網額定頻率50HZ或60HZ;
4.安裝處沒有強烈振動;

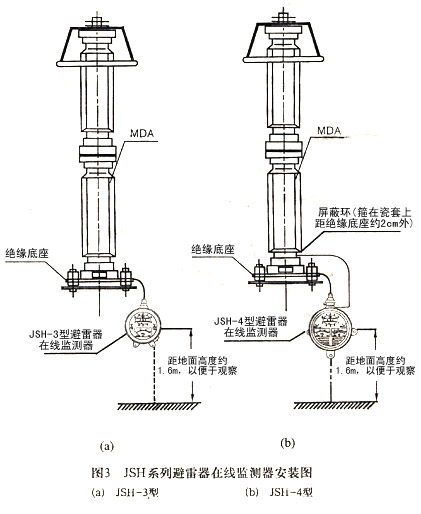

三、安裝說明(附圖)
??JSH型監測器安裝高度宜適當,以方便值班人員看清楚監測器中的毫安表指針及動作次數。

??監測器上端接避雷器底部,外殼下端接地線。當固定抱箍或金屬構架已接地時,監測器下端可以不必重復接地。

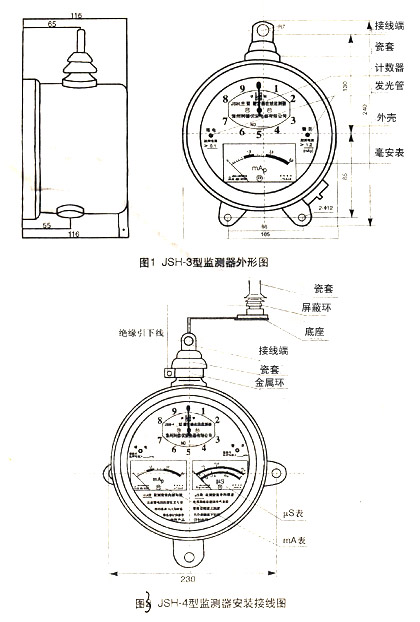

??JSH-4型監測器備有不銹鋼屏蔽環及絕緣引下線,屏蔽環安裝在瓷套底座上方約3-4cm處,通過配備的絕緣引線,將屏蔽環與監測器瓷套中部的金屬環牢固連接,絕緣引線可用絕緣帶固定在避雷器引下線上,以免風吹時擺動。

四、維護及運行
1.監測器觀察孔上的玻璃有灰塵影響觀察時,可用布或紙擦去灰塵。玻璃內不能有小水珠,若發現有大量水珠,說明監測器密封性能已遭破壞,可與本公司或下屬廠聯系更換。

2.檢查監測器中的動作計數器時,^簡單的方法是用110-250V交流電,將監測器放在絕緣物上,用交流電一端碰在外殼上,另一端短時碰一下瓷套上的接線端,此時計數器指針會動一下,碰一下動一下。若外殼已接地,則需分清交流電的火、地線,將地線接外殼,火線碰接線端。另一種方法是用1 000伏及以上絕緣搖表向微法級電容器充電,然后將電容器向監測器放電。每放一次電,監測器中的計數指針應跳動一次,毫安表指針大幅度擺動一下后,恢復到原先位置。

3.使用外接泄漏電流測量儀時,先將右下角外接插座蓋子旋開,用普通電視插頭(芯線為內空式)插入監測器外接插孔,即可將外接測量儀串聯接入泄漏電流回路。測量完畢,請務必將插孔蓋子旋緊。

4.檢測器投入運行后,觀察各相監測器中毫安表指示是否基本一致。要求巡視人員注紊觀察.及時記錄.一旦發現毫安表指示變化異常以及個別相監測器紅色發光管發亮,要及時向有關方面反映。

5.若在雨天及大霧天,JSH-3型和JCQ-3型監測器中的毫安表指示普遍增大,紅色發光管全部發亮,說明是瓷套外的泄漏電流增加所引起。JSH-4型uS表有指示,若在綠色范圍內,說明污穢不重,若在深紅色范圍內,說明污穢嚴重,請及時清掃。

6.當運行電壓有波動時,監測器中的毫安表指示都會有少許變化,這是正常的。

7.運行的監測器中若有某個別監測器的毫安表指示有明顯變化,請參考下列經驗處理:
(1)由二節及以上元件組成的避雷器,其中一節元件內部發生缺陷,且逐漸發展時,監測器中毫安表指示逐漸增大,若比原始值增大30%,則必須警惕;若比原始值增大50%,則需及時退役,否則發生事故。

(2)若采用JSH-3型和JCQ-3型監測器監測單節元件避雷器,如110千伏電壓等級避雷器,大是單節元件組成,一旦在雨天受潮,毫安表又無法區分是瓷套內部還是瓷套外部漏電流增大,單節元件避雷器內部受潮,或許不能持續到雨后就發生故障。建議改用JSH-4型監測器。

(3)如果毫安表的指示減少,甚至已回到零位,有可能是絕緣底座絕緣下降很多或被路,也有可能是表頭或監測器內部元件被損壞,用外接泄漏電流測量儀接入監測器插孔,通過接測量儀的指示,可以分辨是那種因素造成的。

五、包裝及運輸
監測器有專制的泡沫塑料盒包裝,便于長途運輸。

六、保修期

在用戶遵守本公司及下屬廠規定的運輸和安裝使用條件下,從發貨之日起,在三年內,產品因質量不良而損壞或不能正常運行時,本公司將無償為用戶修理或更換。
